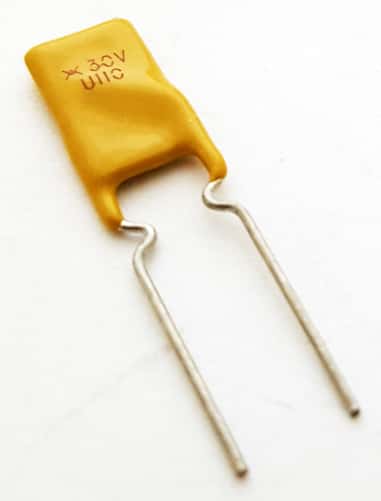

1.1A 30V 40A Imax PolySwitch Fuse Raychem RUE110

1.1A 30V 40A Imax PolySwitch Fuse Raychem RUE110

Manufacturer: Raychem
Part Number: RUE110
Amps: 1.1
Voltage: 30
Watts: .7
Ohms: .1
Mounting: Through Hole
Lead/Terminal Type: Radial
Number Leads/Terminals: 2
Obsolete: Yes
Termination Method: Solder

Price: $0.29
557 available for immediate delivery
Code: F065PD12
Volume Pricing
Quantity Price Each
1-9$0.29
10-99$0.27
100+$0.23
Quantity:

First Class Mail Shipping Costs:

Order Total Minimum
Order Total Maximum
USA First Class Shipping Rates
$00.01
$25.00
$5.85
$25.01
$35.00
$6.85
$35.01
$45.00
$8.85
$45.01
$55.00
$9.85
$55.01
$75.01
$11.85
$75.01
$100.00
$12.85
$100.01
$200.00
$14.85
$200.01
$300.00
$15.85
$300.01
$500.00
$17.85
$500.01
+
$18.85

Priority Mail Shipping Costs:

Order Total Minimum
Order Total Maximum
USA Priority Mail Shipping Rates
$00.01
$25.00
$10.50
$25.01
$35.00
$11.50
$35.01
$45.00
$12.50
$45.01
$55.00
$13.50
$55.01
$75.01
$14.50
$75.01
$100.00
$16.50
$100.01
$200.00
$18.50
$200.01
$300.00
$21.50
$300.01
$500.00
$24.50
$500.01
+
$25.50

Canada First Class International (see Shipping page for exclusions)

Order Total Minimum
Order Total Maximum
Canada First Class International
$00.01
$45.00
$15.95
$45.01
$90.00
$29.95
$90.01
$150.00
$49.95
$150.01
$300.00
$59.95
$300.01
$700.00
$79.95
$700.01
$2000.00
$99.95

Canada Priority Mail (see Shipping page for exclusions)

Order Total Minimum
Order Total Maximum
Canada Priority Mail
$00.01
$45.00
$36.95
$45.01
$90.00
$45.95
$90.01
$150.00
$59.95
$150.01
$300.00
$79.95
$300.01
$700.00
$99.95
$700.01
$2000.00
$109.95

International - Outside US / CA (see Shipping page for exclusions)

Order Total Minimum
Order Total Maximum
International - Outside US / CA
$100.00
$150.00
$79.95
$150.01
$300.00
$99.95
$300.01
$500.00
$139.95
$500.01
$1000.00
$169.95
  View shipping costs

Additional Information


PTC PolySwitch Fuses
Obsolete

MATERIALS:
Insulating:
- Cured, Flame Retarded Epoxy Polymer
- Meets UL94 V-0 Requirements
Lead:
- 24 AWG Tin Lead Plated Copper Clad Steel

ELECTRICAL RATINGS @ 20 deg. C
- 30 VDC/100 ADC
- 30 VAC/70 ARMS

PERFORMANCE RATINGS
Current Ratings 2 20 deg. C:
- Hold: 1.1A
- Trip: 2.2A
Time to Trip (@ 20 deg. C, 5.5A): 6.6 sec max.
Resistance @ 20 deg. C: 0.07 ohm min. ; 0.10 ohm max.
1 Hr Post Trip Resistance @ 20 deg. C: 0.17 ohms max.
Tripped State Power Dissipation @ 20 deg. C: 0.7W nom.

DIMENSIONS:
Approx. Total Height: 21.8mm (.86")
Width: 7.4mm (.29") max.
Thickness: 3.0mm (.12") max.
Lead Space: 4.3mm to 5.8mm (.17" to .23")

Manufactured by: Raychem
Part Number: RUE110

Full Datasheet: RUE110
